[그림으로 공부하는 건축기사] 제 3장 토공사 및 기초공사 (3) 기초공사
1. 기초 및 지정
- 기초 : 기초 슬래브 + 지정, 상부구조에 대한 하중을 지반에 전달
- 지정 : 기초 슬래브를 지지하기 위해 자갈 등으로 다진 부분
기초
◼ 기초판의 분류
1) 독립기초 : 단일 기둥을 기초판이 지지
2) 복합기초 : 2개 이상의 기둥을 한 기초판이 지지
3) 연속기초(줄기초) : 연속된 기초판이 벽, 기둥 지지
4) 온통 기초 : 건물 하부 전체가 기초판
지정
◼ 보통 지정의 종류
1) 잡석지정 : 호박돌을 옆세워서 전단력 유지 + 사춤자갈 (가장자리 -> 중앙부)
2) 모래지정 : 말뚝을 박을 필요가 없을 때, 30cm 마다 물다짐
3) 자갈지정 : 5~10cm 정도 깔기
4) 긴주춧돌 지정 : 간단한 건물일 경우, 콘크리트 또는 긴주춧돌 세우기
5) 밑창 콘크리트 : 콘크리트 (1:3:6 = 시멘트 : 잔골재 : 굵은 골재)
말뚝
◼ 말뚝 배치 방법 : 정열, 엇모, 동일건물에 2종 말뚝 혼용금지
◼ 말뚝 종류
1) 나무말뚝 : 상수면 이사에 타입 (간격 2.5D, 60cm 이상/7m 이하 / 지내력 10ton)
2) 기성 콘크리트 말뚝 : 철근 콘크리트 주근 6개 이상 (간격 2.5D, 75cm 이상/ 15m 이하 / 지내력 50ton)
3) 강재 말뚝 : 깊은 기초 (간격 2D, 75cm 이상/ 70m 이하 / 지내력 100ton)
* 매입말뚝 : 프리보링 공법, SIP공법으로 기성 콘크리트, 강재 말뚝 사용
4) 현장타설 콘크리트 말뚝 : 철근 콘크리트 주근 4개 이상 (간격 2D / 30~90m / 지내력 200~900ton)
◼ 말뚝 박기 시험 : 말뚝의 허용지지력을 측정하기 위한 시험
- 시험용 말뚝은 3본 이상 박기
- 최종 관입량은 5회 또는 10회 타격한 평균값
- 5회 6mm이하인 경우 거부현상(항타종료)
◼ 언더 피닝 공법 : 인접한 건물 또는 구조물의 침하 방지를 위한 지반 보강 방법
1) 차단공법 : 이중널말뚝 공법, 차단벽 설치 공법
[##_Image/>
2) 보강공법 : 현장타설 콘크리트 말뚝, 강재말뚝, 모르타르 및 약액 주입 -> 지내력이 강한 말뚝 사용
3) 직접지지법 : Jack 이용, Bracket 설치
2. 말뚝기초

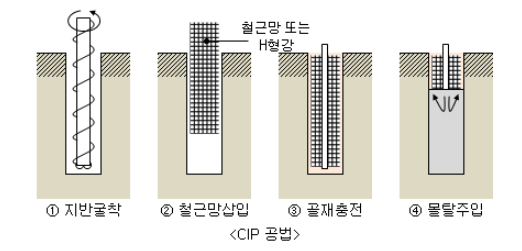

4) 프리보링 공법 : 파일구멍을 굴착 후 타설
5) 수사식 공법 : 물을 고속분사하여 타입
6) 중굴공법 : 말뚝의 중공부에 삽입후 굴착 *중공부 : 가운데가 비어있는 부분
◼ 말뚝의 허용지지력 산정
1) 재하시험에 의한 방법 : 동적, 정적 재하시험과 양방향재하시험
2) 말뚝박기 시험에 의한 방법 : 유압잭, 실하중재하, 인발 저항력
3) 지반 허용응력에 의한 방법
4) 표준관입 시험에 의한 방법
5) 토질 시험에 의한 방법
6) 동역학적 추정 공식
대구경 파일 및 깊은 기초
◼ 대구경 파일 공법

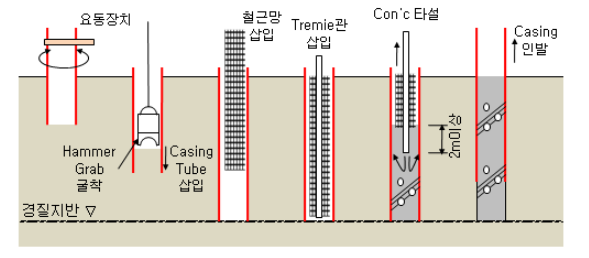

1) Benoto 공법 (올케이싱) : 굴착하는 전체에 외관을 박고 공사, 해머 그래이브로 굴착
- 케이싱 인발 시 주변 지반 이완 가능성
- 공사비 고가, 장비가 큼
2) 리버스 서큘레이션 공법 : 정수압에 의하여 공벽 붕괴 방지
- 탑다운 공법에서 기둥 타설 시 사용
3) 어스드릴 공법 : 어스드릴 굴삭기 이용
- 굴착속도가 빠름
◼ 기타 깊은 기초
1) 우물통 기초 : 인력으로 굴착하는 공법, Pier 기초의 일종으로 경질지반에 도달시키며 심초, 심관 공법이 있음
* Pier 기초 : 수직공을 굴착하고 그 속에 콘크리트를 타설하는 기초
2) 잠함기초(케이슨 기초) : 지하 구조체를 지상에서 구축하고 침하하는 공법
